알리익스프레스에서 구매한 18650 충전 모듈 J5019

알리익스프레스에 물건을 구매하면서 혹시 새로운 제품이 나온 것이 있나 살펴보다가 18650 배터리 충전모듈이 새로 나온 것을 찾고 구매하게 되었다.

가끔 건전지를 사용하는 기존 전자제품을 18650 배터리로 대체해서 충전해서 사용할 수 있도록 개조하는데 이 제품은 그런 용도에 최적으로 나온 제품이라고 해도 과언이 아니다.



구매한 제품의 링크를 아래에 적어 둔다.











알리에 제품 구매할 때 배송비 중류가 여러 가지 있는데 그중에 비교적 빨리 배송되는 것이 알리스탠더드익스프레스라는 것인데 보통 약 1주일에서 10일 정도 소요되는 것 같다.    값이 싼 제품은 기본 배송기간이 한 달 가까이 걸리며 배송 추적도 되지 않아서 많이 불편하다.  이러한 이유로 비용을 조금 더 주고 알리스탠더드익스프레스로 선택하게 되는데 제품가격보다 배송비용이 더 비싸니 한편 억울한 마음이 드는 것 당연할 것이다.

필자 또한 이런 억울한 마음이 들어 어차피 배송비도 비슷하면 한 번에 여러 개를 구매하자고 생각하여 12개를 구매하였다.  12개 정도야  맘만 먹으며 금방 소모할 수 있을 것 같았다.





이 제품은 18650 배터리 충전모듈과 Step up (부스트) 모듈이 함께 내장된 제품이며 쉽게 이해할 수 있도록 임출력 핀을 설명한 그림을 아래와 같이 그려보았다.







이 J5019 제품을 사용하기 전에는 TP4056이라는 충전모듈과 XL6009라는 Step up 모듈을 사용하였었는데 J5019와 비교하면 2개의 PCB를 사용해야 하니 참 번거로운 방법이다.





<TP4056 충전모듈 : 18650 충전 및 방전 제어 기능>







<XL6009 Step up 모듈 : 전압부스트 기능>







기대에 부품마음에 18650 배터리 3개를 병렬로 연결하고 J5019를 연결하여 9V로 출력하는 제품을 만들어 보았다.

AA사이즈 1.5V 건전지 6개를 사용하는 작은 앰프 스피커인데 배터리를 연결하니 출력도 빵빵하게 잘 나와서 매우 기분이 좋아졌다.



그런데 충전하는 과정에 문제가 생겼다.

충전기를 꽂았는데 이상하게 충전이 되는 것 같지 않고 충전케이블이 뜨거워지는 것이었다.  충전케이블을 바꿔보기도 하고 충전기를 다른 것으로 바꿔보기도 하였지만 충전이 되지 않았다.





충전기 문제가 아니고 제품 문제일 수 있다는 생각에 J5019를 여기저기 살펴보았다.





위 사진에 보이는 바와 같이 5 Pin 충전단자가 쇠로 되어있는데 이것이 충전모듈 기판에 납땜이 되어있었다.  혹시 이것이 다른 곳에 잘못 쇼트가 된 것은 아닌 가 의심스러운 생각이 들었다.









위의 그림과 같이 IN-와 IN+에 멀티테스트기 프로브를 대고 저항을 측정해 보니 0,2옴이 나왔다.  즉, 입력단자가 어디에선가 쇼트가 되었다는 의미이다.

이전에 설명했듯이 5 Pin USB단자가 제일 의심스러우니 이것을 떼내기로 결정하였다.







위 그림은 5 Pin usb단자를 떼어내고 이전과 동일하게 IN-와 IN+에 멀티테스터 프로브를 데고 저항을 측정해 보니 거의 30K 옴 정도가 나왔다.  이렇게 되면 5 Pin USB단자가 범인임이 분명해졌다.



이유를 알았으니 5 pin Usb단자를 다시 복구해야 하는데 이렇게 조밀한 SMD단자를 잘 납땜할 자신이 없었다.

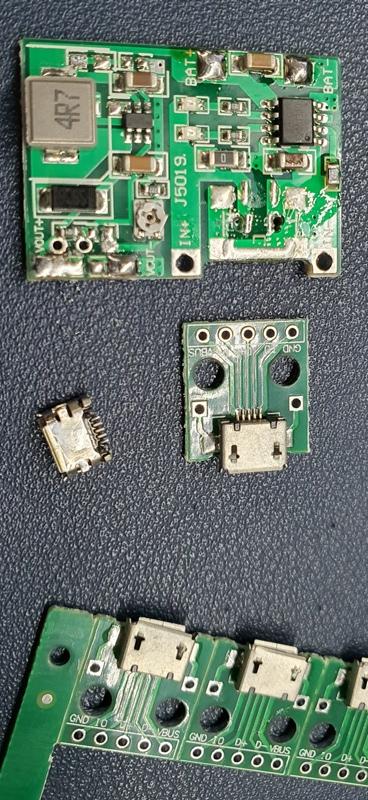

그래서 생각해 낸 것이 예전에 구매해 두었던 5 Pin Usb단자 어댑터 모듈이다.

이 어댑터모듈은 usb 핀을 납땜하기 좋게 2.5mm 간격으로 변환해 놓은 PCB이다.





<5 pin usb 변환 PCB 구매 링크>

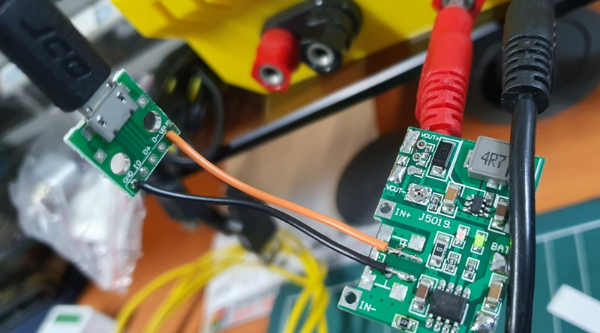

5 Pin usb 변환 모듈과 J5019 충전모듈을 선으로 납땜하여 연결한 후에 다시 저항을 측정해 보았다.

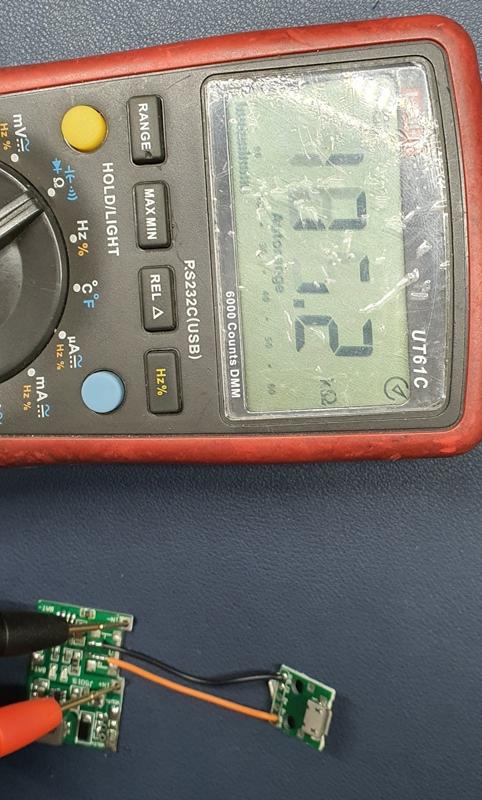

185K 옴이 나오니 문제없이 잘 동작하고 있다.









배터리 연결 없이 테스트를 위해 USB단자에 전원을 공급해 보니 LED가 점등되고 있었다.

LED점등은 전원이 잘 공급되고 있다는 의미임으로 전원 쇼트 문제는 잘 해결된 것으로 보아도 된다.





양산되어 판매되고 있는 제품이 이런 치명적인 문제가 있다는 것에 대해 참 이해할 수 없지만 중국이라는 나라에서 제조해서 판매하는 값싼 제품이라는 것을 생각하면 이런 문제는 배제할 수도 없겠구나하는 씁쓸한 생각도 들게 한다.



아무튼 이제 문제를 해결했으니 빨리 만들던 것이나 계속해야겠다.
